Лебедка электрическая ТЛ-9А грузоподъемность 1250 кг







Наименование параметраВеличина
Тяговое усилие в канате, кН (тс)12,5(1,25)
Расчетная скорость навивки каната на 1-м слое, м/с0,5
Диаметр барабана, мм219
Расчетная канатоемкость барабана, м80
Диаметр каната, мм11
Редуктор:
тип
передаточное число

РМ-350-31,5-22(40-22)
31,5(39,5)
Тормоз:
тип
тормозной момент, кН.м (кгс.м)

ТКГ-200(ТКП)
0,294(3000)
Электродвигатель:
тип
мощность при ПВ = 40%, кВт,
скорость вращения, об/мин

4АМА132S493
7,5
1450
Габаритные размеры лебедки, мм985Х990Х762
Масса лебедки без каната, кг430


Лебедка электрическая тип ТЛ-9А предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемников и других подъемных устройств.
Лебедка не предназначена для подъема людей.

Лебедка рассчитана для работы в следующих условиях:
а) окружающая среда - невзрывоопасная,
б) температура окружающей среды от +40°С до минус 40°С,
в) рабочее положение - крепление на горизонтальной площадке,
г) режим работы — легкий.
Срок службы лебедки 10 лет.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ЛЕБЕДКИ

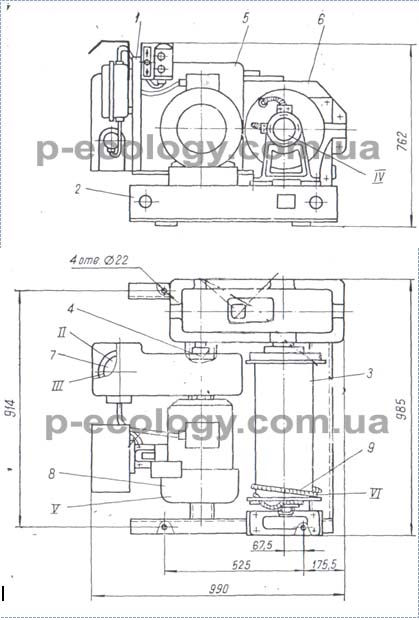

Лебедка состоит из следующих основных сборочных единиц: барабана, редуктора, муфты с тормозным шкивом, электродвигателя, тормоза, выносной опоры и установки пусковой аппаратуры, смонтированных на общей раме сварной конструкции. Рабочим органом лебедки является барабан, служащий для намотки каната.

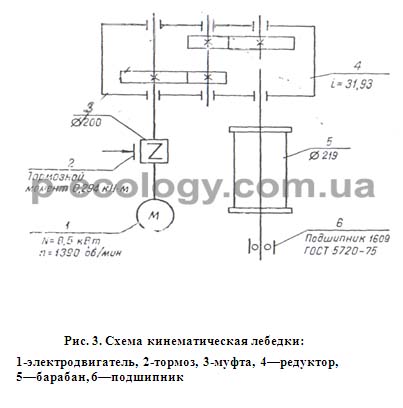

Барабан сварной конструкции с одной стороны соединен с редуктором, с другой стороны через шарикоподшипник опирается на выносную опору. Крутящий момент на барабан передается от электродвигателя через втулочно-пальцевую муфту и редуктор.
Редуктор зубчатый цилиндрический, двухступенчатый, горизонтальный общего назначения предназначен для увеличения крутящего момента и уменьшения частоты вращения. Крепится к раме лебедки болтами.
Электродвигатель состоит из следующих основных частей: статора, ротора, переднего подшипникового узла, заднего подшипникового узла, вентилятора, кожуха вентилятора и коробки выводов.
Тормоз колодочный, постоянно замкнутый, состоит из следующих составных частей: электрогидравлического толкателя, подставки, пружины с тягой, верхнего рычага, штока, рычагов, колодок, упорного болта.
При затормаживании под действием сжатой пружины рычаги поворачиваются на пальцах и прижимают колодки к поверхности тормозного шкива. При этом толкатель не работает, шток его находится в нижнем положении. При включении толкателя его поршень выдвигает шток вверх, а рычаги, освободившись от действия пру-жин, расходятся, растормаживая шкив. Растормаживание заканчи-вается при достижении поршнем толкателя крайнего верхнего по-ложения. Толкатель электрогидравлический предназначен для размыкания тормоза.
Толкатель представляет собой механизм, преобразующий вращательное движение ротора двигателя в возвратно-поступательное штока. Конструктивно толкатель объединяет следующие узлы и детали:
трехфазный асинхронный маслозаполненный электродвигатель,
центробежный насос, поршень со штоком, перемещающиеся в цилиндре корпуса толкателя.
В верхней части корпуса толкателя имеется отверстие для за-ливки рабочей жидкости, в нижней части электродвигателя – от¬верстие для слива жидкости и зажим заземления.
При обнаружении у сборочных единиц и деталей лебедки ниже-перечисленных дефектов дальнейшая эксплуатация лебедки должна быть прекращена до их замены или устранения дефектов:

шестерни и зубчатые колеса:
при наличии на зубьях трещин и обломов,
при выкрашивании металла на рабочей поверхности зубьев;

подшипники качения:
при выкрашивании или шелушении усталостного характера беговых дорожек колец и шариков, а также наличии цветов побежа-лости на них,
при наличии раковин или чешуйчатых отслоений коррозионного характера,
при наличии трещин или обломов,
при наличии вмятин на сепараторе, затрудняющих вращение шариков, роликов,
при поломке сепаратора; валы и оси:
при наличии трещин любого размера и расположения;

шкив тормозной:
при износе тормозной поверхности по диаметру свыше 2 мм,
при наличии трещин любого размера и расположения.
Смазку лебедки производить в соответствии с таблицей смазки.
